鈣基膨潤土如何改性成鋰基膨潤土？
來(lái)源：內蒙古寧城天宇膨潤土科技有限公司
瀏覽次數：
發(fā)布時(shí)間：2025.01.18
我國膨潤土資源豐富，儲量約占全球總量的60％，位居前列。但絕大多數為用途有限的鈣基膨潤土，要想擴大其使用范圍，必須對其進(jìn)行改性處理。目前，主要有兩種改性方法 ：一是鈉化改性，二是有機包覆改性。
在眾多的改性膨潤土中，鋰基膨潤土是比較典型的一種，它是由鈣基膨潤土通過(guò)改性后的產(chǎn)品。改性后的鋰基膨潤土既有鈉基膨潤土的特性，又有有機膨潤土的功能，而且在很多應用領(lǐng)域可以代替有機膨潤土 ，因此具有較高的價(jià)值。
用鈣基膨潤土制備鋰基膨潤土的工藝流程如下：鈣基膨潤土通過(guò)加H2o崩解漿化、粗濾 ( 濾出沙 石) 靜置、( 濾出上清液) 干燥、破碎、加HCl 酸化過(guò)濾 (濾出濾液) 后，再加H20、LiC1鋰化、過(guò)濾(濾出濾液) 干燥等處理后得到鋰基膨潤土。

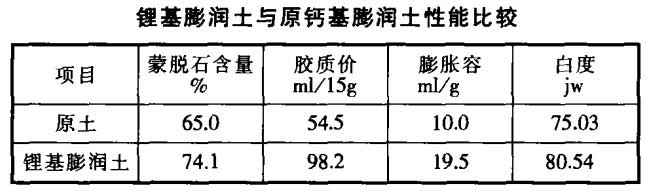

上述工藝的關(guān)鍵參數是酸化條件和鋰化條件，試驗證明：理想酸化條件為： HCI 濃度0.05M；溫度40~100~C；時(shí)間12h。理想鋰化條件為：LiCl：酸土=l：8；溫度60℃；時(shí)間8h。經(jīng)過(guò)上述工藝流程制得的鋰基膨潤土，各項指標變化，其對比見(jiàn)下表。
